一、概述：

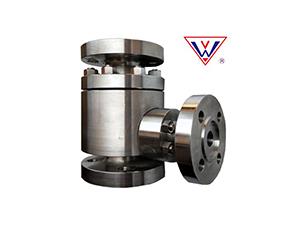

　　ZDT系列自動循環泵保護閥是一種泵保護設備。它自動對離心泵（尤其輸送熱水介質）在低負荷運轉時泵體內可能呈現的部分氣蝕危害和不穩定進行保護。一旦泵流量低于預設流量，旁路完全打開以保證泵所需流量。即便主路完全關閉，即主路流量為零，流量也能夠經過旁路進行自動循環。壓力經過旁路中的集成多級節省減壓閥下降。ZDT系列有較大口徑的旁路。此閥用于較大的旁路流量，壓差至4MPa，具體挑選由工廠確認。

　　二、特點：

　　結構簡略、運轉可靠穩定，只有少量運動部件。容易安裝，可筆直或水平的安裝在泵的壓力出口處。旁路流量大，至主流量60%，KV值可調整。旁路作業壓差至4MPa。能夠挑選添加旁路止回功能。可適用水、油、甲醇等其他液體介質。作業溫度從-196℃到+300℃。三、尺度壓力規模：四、材料的溫度規模：五、類型編制：六、作用原理：

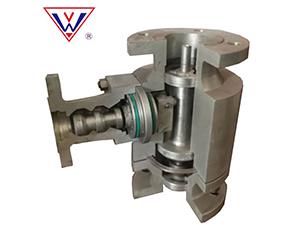

　　依據感應到的主路流量不同,自動再循環閥的主閥瓣止回錐將自動移動到某一個方位上。一起主閥瓣帶動旁路閥閥桿,將主閥瓣動作傳遞至旁路，經過控制旁路閥閥瓣的方位，改變旁路的節省面積，從而控制經過旁路的流量。當主閥瓣回至閥座關閉狀況時,所有流量經過旁路回流。當主閥瓣上升至頂端方位時,旁路則完全關閉,所有泵的流量流向工藝體系。該閥集四種功能于一體。

　　流量感知：自動再循環閥的主閥瓣能自動感知工藝體系中的主流量，從而依據此流量來確認主閥瓣和旁路閥瓣的方位。

　　再循環控制：自動再循環閥能夠將泵正常運轉所需求的流量經過旁路吸入到存儲設備中，調節水泵的H-Q特性，完成再循環。

　　旁路多級減壓：旁路控制體系能低噪音小磨損的把回流介質從泵出口的高壓減至適合回流存儲設備中的低壓。

　　止回：自動再循環閥還具有止回閥的作用，防止液體回流到泵體中。ZDT旁路止回為可選功能。

　　其它旁路尺度可按要求制作；的旁路流量取決于的Kv值

　　七、尺度挑選：八、產品零件：九、尺度與分量：訂貨須知：

　　敬重的用戶您好：如果在您確認要使用ZDT系列自動循環泵保護閥之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。

　　一、1，產品名稱與類型，2，閥門的口徑，3，閥門使用的管道壓力，4，閥門的主體材質，5工況的使用溫度，是否帶附件以便我們的為您正確選型。

　　二、若已經由設計單位選定類型，請按相關類型直接向我們銷售部訂貨。

　　三、當使用的場合非常重要或環境比較復雜時,請您盡量供給設計圖紙和詳細參數，由我們的滬宣閥門技術人員免費為您審核把關
