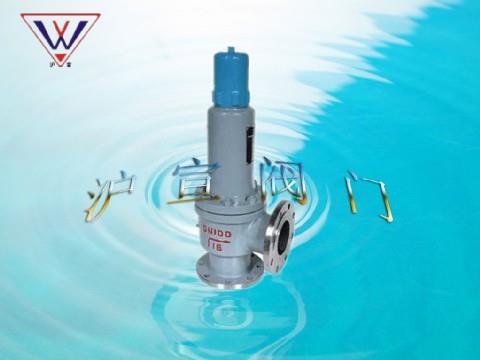

彈簧微啟封閉式安全閥
彈簧微啟封閉式安全閥
適用于工作溫度≤300℃的石油、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
外形尺寸和連接尺寸
公稱通徑 DN | do | D Nˊ | L | L1 | ≈H |
20 | 15 | 20 | 100 | 85 | 275 |
25 | 20 | 25 | 100 | 85 | 275 |
32 | 25 | 32 | 115 | 100 | 285 |
40 | 32 | 40 | 120 | 110 | 285 |
50 | 40 | 50 | 135 | 120 | 355 |
65 | 50 | 65 | 140 | 130 | 390 |
80 | 65 | 80 | 160 | 135 | 394 |
100 | 80 | 100 | 170 | 160 | 500 |
125 | 100 | 125 | 190 | 190 | 570 |
150 | 125 | 150 | 205 | 195 | 585 |
200 | 150 | 200 | 240 | 230 | 710 |
250 | 200 | 250 | 350 | 320 | 905 |
用途
A41Y型適用于工作溫度≤300℃的石油、空氣、水等介質的設備或管路上。A41Y-P/R型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
外形尺寸和連接尺寸
| 公稱通徑 DN | do | D Nˊ | L | L1 | ≈H |
| 20 | 15 | 20 | 100 | 95 | 268 |
| 25 | 20 | 25 | 100 | 95 | 268 |
| 32 | 25 | 32 | 115 | 105 | 279 |
| 40 | 32 | 40 | 135 | 115 | 330 |
| 50 | 40 | 50 | 160 | 130 | 365 |
| 65 | 50 | 65 | 175 | 160 | 503 |
| 80 | 65 | 80 | 175 | 160 | 498 |
| 100 | 80 | 100 | 190 | 180 | 530 |
| 150 | 100 | 150 | 280 | 260 | 657 |
